Код товара:
1531269Производитель:
FESTO
Много
89 663 ₽
Срок поставки уточняйте у менеджера
Индикация состояния
Красный светодиодОпции настройки
IO-Link; КнопкаIO-Link, данные процесса содержат IN
12 бит PDV (значение измерения позиции); 4 бит BDC (мониторинг позиции)IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Teach channelВес
35 гВысота

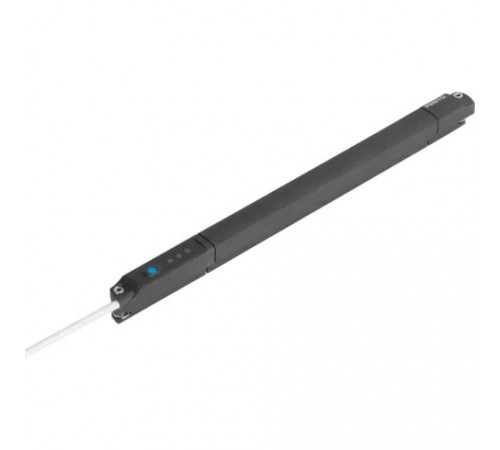

16,8 ммДатчик положения Festo SDAT-MHS-M160-1L-SA-E-0.3-M8 — датчик для Т-образного паза. Подходит для применения с различными приводами и захватами Festo. Используется для определения движения поршня в пневматических приводах. Идеальное решение для применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения (например, при операциях запрессовки, завинчивания, клепки, ультразвуковой сварки и т.д.).
Ключевые особенности датчиков SDAT
- высокая точность повторения;
- программируемый IO-Link или дискретный выход;
- стойкие к маслу;
- кабели датчиков имеют высокую прочность на изгиб и стойкость к скручиванию;
- совместимы со всеми приводами Festo;
- есть светодиодная индикация рабочего состояния;
- 5 типоразмеров.
Корпус датчиков перемещения SDAT выполнен из никелированной латуни, усиленного полиамида, полиэстера и легированной нержавеющей стали. Материал оплетки кабеля — термопластичный полиуретан.
Дополнительные характеристики
Индикация состояния
Красный светодиод
Опции настройки
IO-Link; Кнопка
Рабочий режим дисплея
Жёлтый светодиод
Режим готовности дисплея
Зеленый светодиод
Функция переключающего элемента
Переключаемый
Цвет оплетки кабеля
Серый
Интерфейс
IO-Link, данные процесса содержат IN
12 бит PDV (значение измерения позиции); 4 бит BDC (мониторинг позиции)
IO-Link, классы функции
Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Teach channel
IO-Link, минимальное время цикла
1 мс
IO-Link, поддержка SIO режима
Да
IO-Link, протокол
Device V 1.1
IO-Link, профиль
Умный сенсорный профиль
IO-Link, режим связи
COM3 (230,4 кБод)
IO-Link, тип порта
A
IO-Link, ширина данных процесса IN
2 байт
Протокол
I-Port; IO-Link
Массо-габаритные и монтажные характеристики
Вес
35 г
Высота
16,8 мм
Длина
322,5 мм
Длина кабеля
0,3 м
Способ крепления датчика
Т-образный паз
Тип крепления
Вставляется в паз сверху
Тип присоединения
Вращающаяся резьба
Форма датчика
Кубическая
Ширина
12,3 мм
Основные характеристики
Артикул
1531269
Внутренний стандарт
IDO28456
Группа
Датчики
Наименование
Датчик положения
Производитель
Festo
Серия товара
SDAT
Особенности материалов
Материал корпуса
Никелированная латунь; PA (Полиамид) с армированием; PL (Полиэстер); Нержавеющая легированная сталь
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал фольги
PL (Полиэстер)
Материал электрического контакта
Медный сплав позолоченный
Технические характеристики
Время включения
< 2 мс
Время отключения
< 2 мс
Зона чувствительности
От 0 до 160 мм
Измеряемая величина
Положение
Максимальная скорость перемещения
3 м/с
Максимальная характеристика контакта
2,7 Вт DC
Максимальная частота переключения
1 кГц
Метод измерения
Холла
Направление выхода
Аксиальный
Оптимальное решение для
Применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения
Принцип измерения
Магнитный
Разрешающая способность при измерении перемещения
0,05 мм
Средний интервал сканирования
1 мс
Типичная ошибка линейности
±0,25 мм
Точность повторения
0,1 мм
Чувствительность, выход по току
0,1 мА/мм
Условия эксплуатации
Атрибуты кабеля
Энергетическая цепь + робот
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Положение при сборке
Любое
Специальные характеристики
Стойкий к маслу
Температура окружающей среды
От -25 °C до +70 °C
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo, Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Электрические характеристики
Выходной сигнал
PNP
Диапазон сигнала
От 4 до 20 мА
Класс защиты
IP65 IP68
Количество контактов
4-пин
Максимальное сопротивление нагрузки
500 Ом
Максимальный выходной ток
100 мА
Напряжение питания
15 - 30 В DC
Номинальное рабочее напряжение
24 В DC
Остаточная пульсация
10 %
Падение напряжения
2,5 В
Тип электрического подключения
Разъем с кабелем по EN 61076-2-104
Электрическое подключение
M8x1
Электрическое состояние выхода
Н. З. или Н. О. контакт
