Код товара:
2427615Производитель:
FESTO
Много
15 317 ₽
Срок поставки уточняйте у менеджера
Рабочий режим дисплея
Жёлтый светодиодРезервный рабочий дисплей
Оранжевый светодиодВес
23,3 гДлина кабеля
0,3 мАртикул
2427615Внутренний стандарт
IDO28456Датчик положения Festo SDBT-BSW-1L-NU-W-0.3-N-M12 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.
Ключевые особенности датчиков SDBT
- стойкие к маслам;
- стойкие к полям и брызгам сварки;
- устойчивы к ультрафиолету;
- есть светодиодная индикация рабочего состояния;
- с защитой от короткого замыкания и смены полярности;
- есть взрывозащищенное исполнение.
Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Оранжевый светодиод
Цвет корпуса
Черный
Цвет оплетки кабеля
Серый
Массо-габаритные и монтажные характеристики
Вес
23,3 г
Длина кабеля
0,3 м
Способ крепления датчика
Т-образный паз
Тип крепления
Вставляется в паз сверху
Форма датчика
Кубическая
Электрическое подключение, тип монтажа
Фиксация винта
Основные характеристики
Артикул
2427615
Внутренний стандарт
IDO28456
Группа
Датчики
Наименование
Датчик положения
Производитель
Festo
Серия товара
SDBT
Особенности материалов
Материал изоляции
PVC (Поливинилхлорид)
Материал корпуса
Эпоксидная смола PA (Полиамид) с армированием Нержавеющая легированная сталь
Материал корпуса разъема
TPE-U(PU) (Термопластичный полиуретан)
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
PVC (Поливинилхлорид) облученная
Материал электрического контакта
Латунь никелированная, позолоченная
Стандарты
Соответствует стандарту
EN 60947-5-2
Технические характеристики
Время включения
<= 15 мс
Время отключения
<= 25 мс
Измеряемая величина
Положение
Максимальная скорость перемещения
1 м/с
Максимальная частота переключения
25 Гц
Метод измерения
Магниторезистивный
Направление выхода
Аксиальный
Оптимальное решение для
Пневмоцилиндров
Повторяемость дискретного выхода
0,1 мм
Характеристика переключения в процессе сварки
Выходной сигнал фиксируется
Условия эксплуатации
Атрибуты кабеля
Стойкие к брызгам сварки
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Максимальный момент затяжки
0,6 Нм
Положение при сборке
Любое
Прочность на изгиб
В соответствии со стандартом Festo
Специальные характеристики
Стойкость к ультрафиолету Стойкий к маслу Стойкость к полям сварки Стойкие к брызгам сварки
Стойкость к магнитным полям
Нечувствительность к переменным магнитным полям (50 … 60 Hz) < 200 mT Нечувствительность к сварочным магнитным полям (1000 Hz) < 200 mT Исполнение, не чувствительное полям сварки < Bon
Температура окружающей среды
От -25 °C до +85 °C
Условия испытания кабеля
По запросу
Электрические характеристики

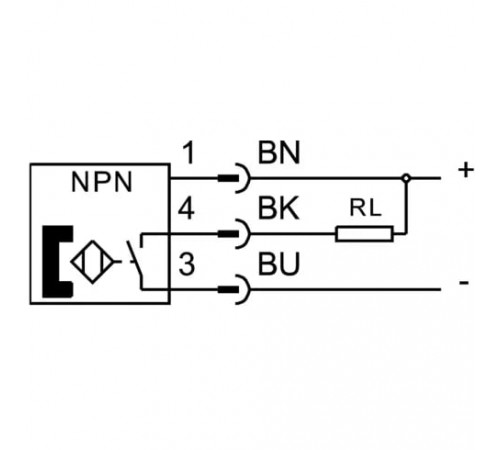

Выходной сигнал
NPN
Класс защиты
IP65 IP68
Количество контактов
3-жильный
Максимальная коммутируемая мощность
2,8 Вт
Максимальная коммутируемая мощность в принадлежностях
2,8 Вт
Максимальный выходной ток
100 мА
Максимальный выходной ток монтажных принадлежностей
100 мА
Минимальный ток нагрузки
0 мА
Напряжение питания
0 - 30 В DC
Номинальное рабочее напряжение
24 В DC
Остаточный ток
< 0,14 мА
Падение напряжения
< 1,5 В
Способность выдерживать перегрузку
Да
Тип электрического подключения
Штекер с кабелем по EN 61076-2-101
Электрическое состояние выхода
Н. О. контакт
