Код товара:
579071Производитель:
FESTO
Много
10 052 ₽
Срок поставки уточняйте у менеджера
Рабочий режим дисплея
Жёлтый светодиодЦвет корпуса
ЧерныйВес
53 гВысота
4,6 ммАртикул
579071Внутренний стандарт

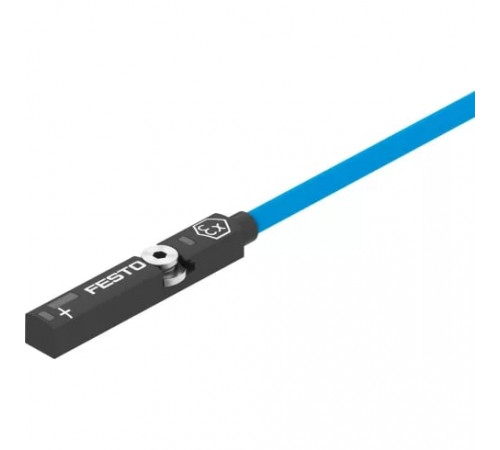

IDO28456Датчик положения Festo SDBT-MS-20NL-ZN-E-5-LE-EX6 — бесконтактный магниторезистивный датчик положения, предназначенный для установки на приводы и цилиндры. Устанавливается в Т-образный паз сверху, с монтажным винтом.
Ключевые особенности датчиков SDBT
- стойкие к маслам;
- стойкие к полям и брызгам сварки;
- устойчивы к ультрафиолету;
- есть светодиодная индикация рабочего состояния;
- с защитой от короткого замыкания и смены полярности;
- есть взрывозащищенное исполнение.
Корпус датчиков SDBT выполнен из усиленного полиамида, эпоксидной смолы и легированной нержавеющей стали. Материал оплетки кабеля — поливинилхлорид.
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
Цвет корпуса
Черный
Цвет оплетки кабеля
голубой
Массо-габаритные и монтажные характеристики
Вес
53 г
Высота
4,6 мм
Длина
156,3 мм
Длина кабеля
5 м
Способ крепления датчика
Т-образный паз
Тип крепления
Вставляется в паз сверху
Форма датчика
Кубическая
Ширина
6,4 мм
Основные характеристики
Артикул
579071
Внутренний стандарт
IDO28456
Группа
Датчики
Наименование
Датчик положения
Производитель
Festo
Серия товара
SDBT
Особенности материалов
Материал изоляции
PP (Полипропилен)
Материал корпуса
PA (Полиамид) с армированием; Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Стандарты
Сертификационный департамент
DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X
Сертификация взрывозащиты за пределами Евросоюза
EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX)
Соответствует стандарту
EN 60947-5-6
Технические характеристики
Время включения
< 1 мс
Время отключения
< 1 мс
Измеряемая величина
Положение
Максимальная входная мощность
T4: 350 мВт T6: 72 мВт
Максимальная частота переключения
330 Гц
Метод измерения
Магниторезистивный
Направление выхода
Аксиальный
Оптимальное решение для
Пневмоцилиндров
Повторяемость дискретного выхода
0,1 мм
Эффективная индуктивность
30 мкГн
Эффективная мощность
79 нФ
Условия эксплуатации
Атрибуты кабеля
Пригоден для кабельных цепей
Взрывобезопасная температура окружающей среды
Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C
Взрывозащита типа (Газ)
Ex ia IIC T4...T6 Ga
Взрывозащита типа (Пыль)
Ex ia IIIC T135°C Da
Защищен от смены полярности
Для всех электрических соединений
Категория ATEX (Газ)
II 1G
Категория ATEX (Пыль)
II 1D
Максимальный момент затяжки
0,6 Нм
Положение при сборке
Любое
Прочность на изгиб
В соответствии со стандартом Festo
Специальные характеристики
Стойкий к маслу
Температура окружающей среды
От -40 °C до +85 °C
Условия испытания кабеля
По запросу
Электрические характеристики
Выходной сигнал
NAMUR
Класс защиты
IP65 IP68
Количество контактов
2-пин
Максимальное входное напряжение
28 В
Максимальный входной ток
0,25 A
Напряжение питания
7,5 - 18 В DC
Номинальное рабочее напряжение
8,2 В DC
Остаточная пульсация
10 %
Остаточный ток
От 0,4 до 1 мА

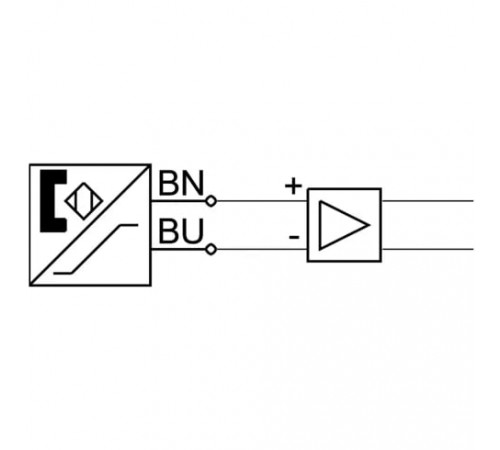

Тип электрического подключения
Кабель
Электрическое состояние выхода
NAMUR
