Код товара:
551367Производитель:
FESTO
Много
По запросу
Срок поставки уточняйте у менеджера
Рабочий режим дисплея
Жёлтый светодиодВес
6,7 гВысота
10,3 ммАртикул
551367Внутренний стандарт

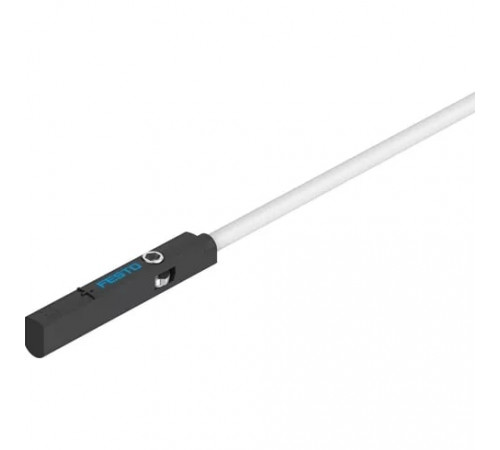

IDO28456Датчик положения Festo SME-10M-DS-24V-E-0,3-L-M8D — бесконтактный датчик с герконовым принципом измерения. Предназначен для установки в круглый паз. Устанавливается в паз сверху или продольно.
Принцип работы и ключевые особенности
Герконовые датчики положения содержат герметичный контакт, который реагирует на приближение магнитного поля, что вызывает изменение выходного сигнала. Датчики SME в основном используются там, где необходимо переключать большие нагрузочные токи (например, при прямом управлении электрическими выходными устройствами).
Корпус датчиков SME-10 выполнен из легированной нержавеющей стали и PPS (полифениленсульфид, «керамический пластик»). Материал оплетки кабеля — термопластичный полиуретан.
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
Массо-габаритные и монтажные характеристики
Вес
6,7 г
Высота
10,3 мм
Длина
150,7 мм
Длина кабеля
0,3 м
Радиус изгиба
28 мм
Способ крепления датчика
Круглый паз
Тип крепления
Вставляется в паз сверху
Форма датчика
Кубическая
Ширина
8,5 мм
Электрическое подключение, тип монтажа
Фиксация винта
Основные характеристики
Артикул
551367
Внутренний стандарт
IDO28456
Группа
Датчики
Наименование
Датчик положения
Производитель
Festo
Серия товара
SME-10M
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием; Нержавеющая легированная сталь
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Стандарты
Соответствует стандарту
DIN EN 60947-5-2
Технические характеристики
Время включения
<= 1,2 мс
Время отключения
<= 1 мс
Измеряемая величина
Положение
Максимальная частота переключения
50 Гц
Метод измерения
Герконовый
Направление выхода
Аксиальный
Оптимальное решение для
Пневмоцилиндров
Повторяемость дискретного выхода
0,1 мм
Принцип измерения
Магнитный
Условия эксплуатации
Атрибуты кабеля
Энергетическая цепь + робот
Защита от короткого замыкания
Нет
Защищен от смены полярности
Нет
Максимальный момент затяжки
0,4 Нм
Положение при сборке
Любое
Прокладка в кабельных цепях
5 млн. циклов
Прочность на изгиб
В соответствии со стандартом Festo
Специальные характеристики
Стойкий к маслу
Стойкость к скручиванию
> 300 000 циклов, ±270°/0.1 м
Температура окружающей среды
От -40 °C до +70 °C
Условия испытания кабеля
По запросу
Электрические характеристики
Выходной сигнал
Биполярный
Класс защиты
IP65 IP68
Количество контактов
3-жильный
Максимальная коммутируемая мощность
9 ВА / 9 Вт
Максимальная коммутируемая мощность в принадлежностях
1,5 ВА / 1,5 Вт
Максимальный выходной ток
300 мА
Максимальный выходной ток монтажных принадлежностей
50 мА
Напряжение питания
5 - 30 В AC/DC
Номинальное рабочее напряжение
24 В DC
Падение напряжения
≤ 1,5 В
Способность выдерживать перегрузку
Нет
Тип электрического подключения
Штекер с кабелем по EN 61076-2-104
Электрическое подключение
M8x1
Электрическое состояние выхода
Н. О. контакт
