Код товара:
534476Производитель:
FESTO
Много
По запросу
Срок поставки уточняйте у менеджера
Допустимый диаметр кабеля
От 7 до 13 ммФорма датчика
КруглаяАртикул
534476Внутренний стандарт
IDO28456Материал консоли
ABS (Пластик) + PC (Поликарбонат)Материал крышки корпуса

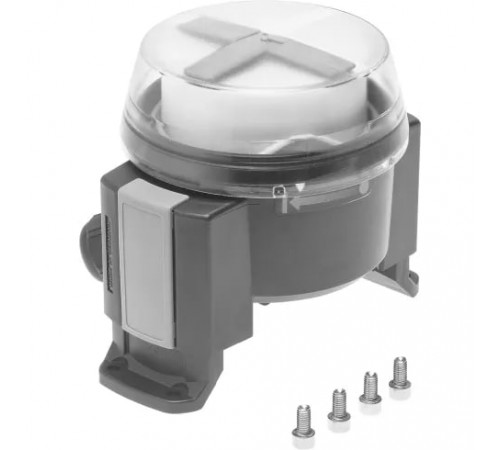

PC (Поликарбонат)Встроенный концевой выключатель Festo DAPZ-SB-I-25DC-EXDR-AR — блок датчиков для опроса конечных положений неполноповоротных приводов.
Ключевые особенности концевых выключателей DAPZ
- доступны в двух вариантах исполнения — с круглой или прямоугольной конструкцией;
- предназначены для неполноповоротных приводов с интерфейсом для сборки по VDI/VDE 3845;
- индуктивный принцип измерения;
- простая и быстрая установка и подключение;
- оснащены встроенной активацией катушек клапанов;
- полностью собранный и проверенный блок для AS-интерфейса.
Розетка корпуса блоков датчиков выполнена из полиамида или ABS-пластика, материал крышки корпуса — поликарбонат или полиамид. Материал уплотнений — силиконовая, этиленпропиленовая или нитриловая резина.
Массо-габаритные и монтажные характеристики
Допустимый диаметр кабеля
От 7 до 13 мм
Форма датчика
Круглая
Основные характеристики
Артикул
534476
Внутренний стандарт
IDO28456
Наименование
Встроенный концевой выключатель
Производитель
Festo
Серия товара
DAPZ
Особенности материалов
Материал консоли
ABS (Пластик) + PC (Поликарбонат)
Материал крышки корпуса
PC (Поликарбонат)
Материал разъема корпуса
ABS (Пластик); PC (Поликарбонат)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Стандарты
Сертификация взрывозащиты за пределами Евросоюза
EPL Gb (RU), EPL Gc (RU)
Соответствует стандарту
EN 60947-5-6, VDI/VDE 3845 (NAMUR)
Технические характеристики
PFD (вероятность отказа по требованию)
4,69×10-4
Возможность отказов в час [1/ч]
1,07×10-7
Измеряемая величина
Угол поворота, положение
Индикатор позиции переключения
Да
Максимальная входная мощность
34 мВт
Метод измерения
Индуктивный
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Принцип измерения
Электрический
Тип исполнения
Взрывозащищенное
Ток переключения затухающий
<= 1 мА
Ток переключения не затухающий
>= 3 мА
Условия эксплуатации
Защита от короткого замыкания
Нет
Защищен от смены полярности
Нет
Категория ATEX (Газ)
II 2G X
Положение при сборке
Любое
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Степень загрязнения
3
Температура окружающей среды
От -20 °C до +70 °C
Электрические характеристики
Выходной сигнал
NAMUR
Импульсная мощность
0,5 кВ
Класс защиты
IP67
Количество контактов
10-пин
Максимальное входное напряжение
16 В
Максимальный входной ток
25 мА
Напряжение изоляции
25 В
Номинальное рабочее напряжение DC
8 В DC
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Электрическое состояние выхода
Н. З. контакт
