Код товара:
534475Производитель:
FESTO
Много
76 135 ₽
Срок поставки уточняйте у менеджера
Допустимый диаметр кабеля
От 7 до 13 ммФорма датчика
КруглаяАртикул
534475Внутренний стандарт
IDO28456Материал консоли
ABS (Пластик) + PC (Поликарбонат)Материал крышки корпуса

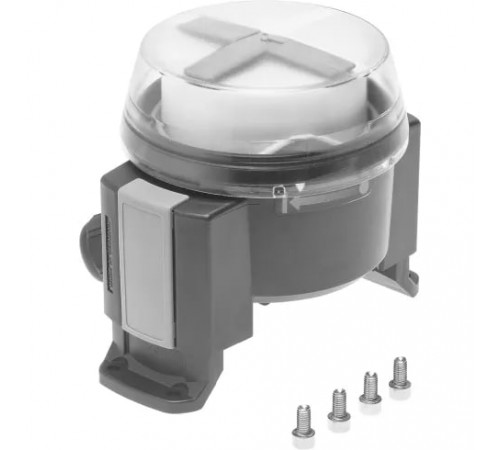

PC (Поликарбонат)Встроенный концевой выключатель Festo DAPZ-SB-I-30DC-DR-AR — блок датчиков для опроса конечных положений неполноповоротных приводов.
Ключевые особенности концевых выключателей DAPZ
- доступны в двух вариантах исполнения — с круглой или прямоугольной конструкцией;
- предназначены для неполноповоротных приводов с интерфейсом для сборки по VDI/VDE 3845;
- индуктивный принцип измерения;
- простая и быстрая установка и подключение;
- оснащены встроенной активацией катушек клапанов;
- полностью собранный и проверенный блок для AS-интерфейса.
Розетка корпуса блоков датчиков выполнена из полиамида или ABS-пластика, материал крышки корпуса — поликарбонат или полиамид. Материал уплотнений — силиконовая, этиленпропиленовая или нитриловая резина.
Массо-габаритные и монтажные характеристики
Допустимый диаметр кабеля
От 7 до 13 мм
Форма датчика
Круглая
Основные характеристики
Артикул
534475
Внутренний стандарт
IDO28456
Наименование
Встроенный концевой выключатель
Производитель
Festo
Серия товара
DAPZ
Особенности материалов
Материал консоли
ABS (Пластик) + PC (Поликарбонат)
Материал крышки корпуса
PC (Поликарбонат)
Материал разъема корпуса
ABS (Пластик); PC (Поликарбонат)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Стандарты
Соответствует стандарту
EN 60947-5-2, VDI/VDE 3845 (NAMUR)
Технические характеристики
Измеряемая величина
Угол поворота, положение
Индикатор позиции переключения
Да
Метод измерения
Индуктивный
Оптимальное решение для
Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
Принцип измерения
Электрический
Собственное потребление тока при рабочем напряжении
От 0 до 100 мА
Тип исполнения
Общепромышленное
Условия эксплуатации
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Положение при сборке
Любое
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Степень загрязнения
3
Температура окружающей среды
От -20 °C до +70 °C
Электрические характеристики
Выходной сигнал
PNP
Импульсная мощность
0,5 кВ
Класс защиты
IP67
Количество контактов
10-пин
Максимальный выходной ток
100 мА
Напряжение изоляции
50 В
Напряжение питания
0 - 30 В DC
Тип электрического подключения
Кабельный ввод
Электрическое подключение
M20x1,5
Электрическое состояние выхода
Н. О. контакт
