Код товара:
8083936Производитель:
FESTO
Много
292 031 ₽
Срок поставки уточняйте у менеджера
Режим готовности дисплея
LEDIO-Link, данные процесса содержат IN
1 бит (State Device); 1 бит (State Move); 1 бит (State in); 1 бит (State out)IO-Link, минимальное время цикла
1 мсВес
3990 гДополнительный коэффициент массы на 10 мм хода
0,31 гДополнительные характеристики
Режим готовности дисплея
LED
Интерфейс
IO-Link, данные процесса содержат IN
1 бит (State Device); 1 бит (State Move); 1 бит (State in); 1 бит (State out)
IO-Link, минимальное время цикла
1 мс
IO-Link, поддержка SIO режима
Да
IO-Link, протокол
Device V 1.1
IO-Link, режим связи
COM3 (230,4 кБод)
IO-Link, содержание данных процесса OUT
1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
IO-Link, содержание сервисных данных IN
32 бит Force, 32 бит Position, 32 бит Speed
IO-Link, способ присоединения
Разъем
IO-Link, тип порта
A
IO-Link, требуется память данных
0,5 Кбайт
IO-Link, число портов
Device 1
IO-Link, ширина данных процесса IN
2 Байт
IO-Link, ширина данных процесса OUT
2 Байт
Максимальная длина линии
15 м выходы, 15 м входы, 20 м с IO-Link
Массо-габаритные и монтажные характеристики
Вес
3990 г
Дополнительный коэффициент массы на 10 мм хода
0,31 г
Размер
35
Тип конструкции

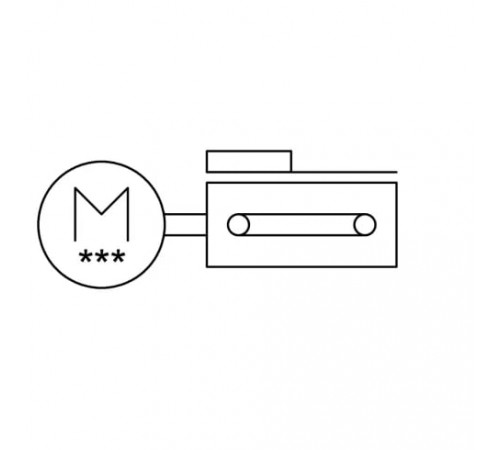

Электромеханический линейный привод, с зубчатым ремнем, со встроенным приводом
Основные характеристики
Артикул
8083936
Внутренний стандарт
IDO28456
Наименование
Блок оси зубчатого ремня
Производитель
Festo
Серия товара
ELGE
Особенности материалов
Материал зажимной детали зубчатого ремня
Бериллиевая бронза
Материал зубчатого ремня
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал каретки
Анодированный алюминий
Материал крышки привода
Анодированный алюминий
Материал профиля
Анодированный алюминий
Материал шкива
Легированная сталь, нержавеющая
Стандарты
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Технические характеристики
Вход логической схемы
PNP (положительное переключение)
Датчик положения ротора
Абсолютный однооборотный энкодер
Диапазон работы логических входов
24 В
Дисплей
LED
Дополнительные функции
Интерфейс пользователя, Интегрированное измерение конечного положения
Класс защиты изоляции
B
Количество цифровых выходов на 24 В DC
2
Количество цифровых логических входов
2
Коэффициент подачи
58 мм/об
Логический интерфейс, количество полюсов/проводов
8
Логический интерфейс, схема подключения
992264
Логический интерфейс, технология подключения
М12х1, А-код в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения
Разъем
Максимальная скорость
1,2 м/с
Максимальное потребление тока
5,3 A
Максимальное усилие Fy
50 Н
Максимальное усилие Fz
50 Н
Максимальное усилие подачи Fx
65 Н
Максимальное ускорение
8,5 м/с²
Максимальный ток, цифровые выходы логики
100 мА
Моменты инерции сечения 2-ой степени Iy
3,77 * 1003 мм4
Моменты инерции сечения 2-ой степени Iz
4,19 * 1003 мм4
Мониторинг температуры
Остановка при перегреве Integrated precise CMOS temperature sensor with analogue output
Направляющая
передача типа "винт - гайка" с циркулирующими шариками с направляющей
Определение позиции
Датчик двигателя, для герконов
Ориентировочное значение полезной нагрузки, горизонтальной
2,8 кг
Параметры конфигурации интерфейса
IO-Link интерфейс пользователя
Примечание по окружающей температуре
При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
Принцип измерения поворотного энкодера
Магнитный
Рабочий ход
600 мм
Рабочий цикл
100 %
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Справочное значение, характеристики движения
5000 км
Тарировка
Фиксирующий упор, позитивныйФиксирующий упор, негативный
Тип мотора
Шаговый мотор
Точность повторения
±0,1 мм
Триггер энкодера положения ротора
16 Бит
Удлинение зубчатого ремня
0,094 %
Характеристики логических входов
Конфигурируемый, без гальванической развязки
Характеристики цифровых выходов
Конфигурируемый, без гальванической развязки
Цифровые выходы
PNP (положительное переключение)
Шаг зубчатого ремня
2 мм
Электропитание, количество контактов/проводов
4
Электропитание, технология подключения
M12x1, T-шифрование по EN 61076-2-111
Электропитание, тип подключения
Разъем
Эффективный диаметр приводной шестерни
18,46 мм
Условия эксплуатации
Класс безопасности
III
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Положение при сборке
Горизонтальное
Температура окружающей среды
От 0 °C до +50 °C
Температура хранения
От -20 °C до +60 °C
Электрические характеристики
Допустимые колебания напряжения
+/- 15 %
Класс защиты
IP20
Номинальное напряжение DC
24 В
Номинальный ток
5,3 А
