Код товара:
4022926Производитель:
FESTO
Много
117 539 ₽
Срок поставки уточняйте у менеджера
Базовый вес на 0 мм хода
608 гВес
1.237 гАртикул
4022926Внутренний стандарт
IDO28456Материал гайки шпинделя
Катанная подшипниковая стальМатериал каретки

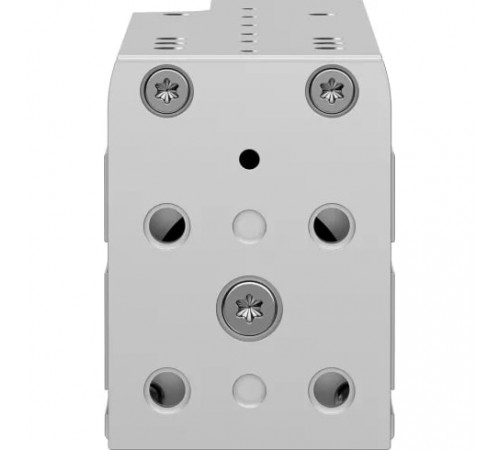

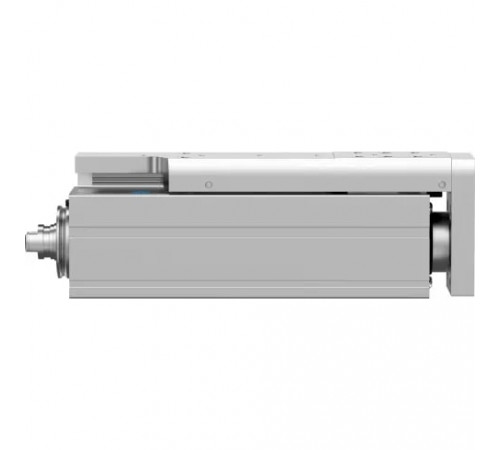

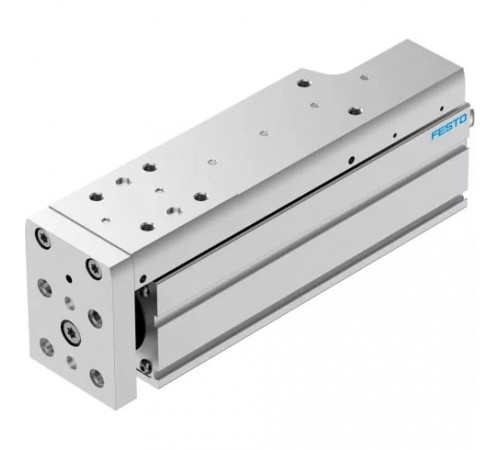

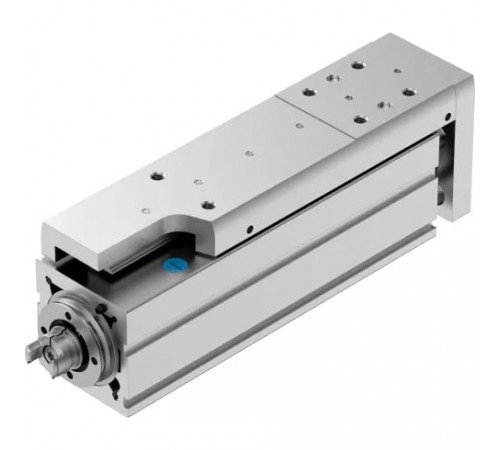

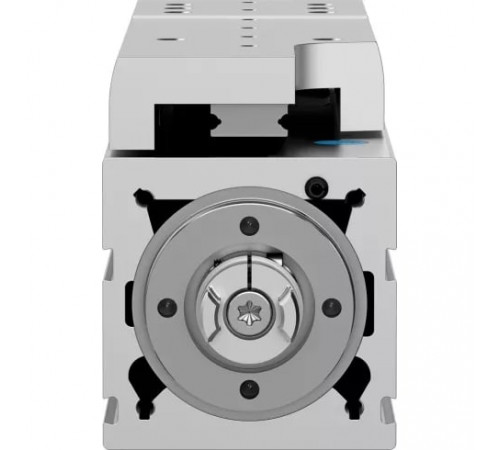

Катанная подшипниковая стальМини-суппорт Festo EGSC-BS-KF-45-100-10P — электрический мини-суппорт с винтовой передачей. Используется для создания компактных масштабируемых модульных систем для автоматизации разных процессов. Системный продукт для многоосной модульной системой ELGC/EGSC.
Ключевые особенности
- общая архитектура платформы обеспечивает интеграцию с соответствующими интерфейсами;
- встроенная точная направляющая с рециркулирующими шариковыми подшипниками;
- единый универсальный ассортимент принадлежностей;
- большое количество комбинаций устройств может быть достигнуто без каких-либо переходников;
- определение положения с помощью магниторезистивных и индуктивных датчиков;
- не требует обслуживания из-за используемой смазки.
Корпус, хомут и слайдер выполнены из анодированного алюминия. Направляющая, шпиндель, гайка шпинделя из стали.
Массо-габаритные и монтажные характеристики
Базовый вес на 0 мм хода
608 г
Вес
1.237 г
Дополнительный вес на 10 мм хода
63 г
Дополнительный коэффициент массы на 10 мм хода
30 г
Перемещаемая масса при ходе 0 мм
212 г
Размер
45
Тип конструкции
Электрический мини-суппорт, С шарико-винтовой передачей
Тип крепления
С внутренней резьбой, с центрирующей втулкой, С цилиндрическим штифтом, С принадлежностями
Основные характеристики
Артикул
4022926
Внутренний стандарт
IDO28456
Наименование
Мини-суппорт
Производитель
Festo
Серия товара
EGSC
Особенности материалов
Материал гайки шпинделя
Катанная подшипниковая сталь
Материал каретки
Катанная подшипниковая сталь
Материал корпуса
Алюминий анодированный
Материал направляющей рейки
Катанная подшипниковая сталь
Материал траверсы
Анодированный алюминий
Материал шпинделя
Катанная подшипниковая сталь
Технические характеристики
Диаметр шпинделя
10 мм
Значение динамической базовой нагрузки винтового привода
3.200 Н
Значение динамической базовой нагрузки линейной направляющей
3.240 Н
Значение статистической базовой нагрузки винтового привода
5.900 Н
Значение статистической базовой нагрузки линейной направляющей
5.630 Н
Интервалы обслуживания
Смазка на весь срок службы
Код интерфейса, привод
V32
Коэффициент подачи
10 мм/об
Максимальная скорость
0,6 м/с
Максимальное радиальное усилие на приводном валу
340 Н
Максимальное усилие Fy
1.314 Н
Максимальное усилие Fz
1.314 Н
Максимальное усилие подачи Fx
188 Н
Максимальное ускорение
15 м/с²
Максимальный момент Mx
8,14 Нм
Максимальный момент My
7,05 Нм
Максимальный Момент My (нагрузка на траверсу)
2 Нм
Максимальный момент Mz
7,05 Нм
Максимальный момент Mz (нагрузка на траверсу)
4 Нм
Максимальный момент Mz на консоли
4 Нм
Массовый момент инерции JH на метр хода
0,13609 кг·см²/м
Массовый момент инерции JL на кг нагрузки
0,02533 кг·см²/кг
Массовый момент инерции, JO
0,01363 кг·см²
Направляющая
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Определение позиции
Для герконов
Рабочий ход
100 мм
Рабочий цикл
100 %
Реверсивный люфт
150 мкм
Резерв хода
0 мм
Справочное значение, характеристики движения
5.000 км
Тарировка
Фиксирующий упор, позитивный, Фиксирующий упор, негативный, Датчик ссылки
Тип мотора
Шаговый мотор, Сервомотор
Тип шпинделя
Шарико-винтовая передача
Точность повторения
±0,015 мм
Уровень звукового давления
50 дБ(А)
Фиксированное значение динамической базовой нагрузки подшипника
7.413 Н
Фиксированное значение статистической базовой нагрузки подшипник
3.966 Н
Шаг шпинделя
10 мм/об
Условия эксплуатации
Положение при сборке
Любое
Сопротивление коррозии
0 - Нет стойкости к коррозии
Температура окружающей среды
От 0 °C до +50 °C
Электрические характеристики
Класс защиты
IP40
