Код товара:
2608532
Производитель:
FESTO
Много
По запросу
Срок поставки уточняйте у менеджера
Базовый вес на 0 мм хода
13.263 г
Дополнительный вес на 10 мм хода
76 г
Артикул
2608532
Внутренний стандарт
IDO28456
Материал компонента направляющей
Закаленная сталь
Материал корпуса
Алюминиевый сплав анодированный
Все характеристики

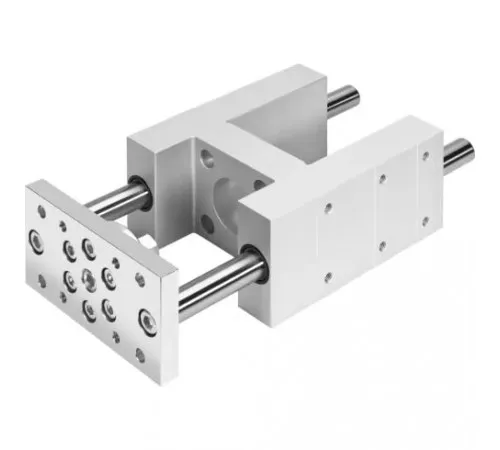

Для электроцилиндра ESBF.

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода
13.263 г
Дополнительный вес на 10 мм хода
76 г
Дополнительный коэффициент массы на 10 мм хода
76 г
Перемещаемая масса при ходе 0 мм
6.148 г
Размер
100
Тип конструкции
Направляющая
Тип крепления
С внутренней резьбой

Основные характеристики

Артикул
2608532
Внутренний стандарт
IDO28456
Наименование
Направляющая
Производитель
Festo
Серия товара
EAGF

Особенности материалов

Материал компонента направляющей
Закаленная сталь
Материал корпуса
Алюминиевый сплав анодированный
Материал траверсы
Сталь

Технические характеристики

Дополнительное прибавка центра тяжести перемещаемой массы на 10
3,6 мм
Максимальное усилие Fy
2.300 Н
Максимальное усилие Fy статическое
3.120 Н
Максимальное усилие Fz
2.300 Н
Максимальное усилие Fz статическое
3.120 Н
Максимальный момент Mx
198 Нм
Максимальный момент Mx, статический
268 Нм
Максимальный момент My
197 Нм
Максимальный момент My, статический
267 Нм
Максимальный момент Mz
197 Нм
Максимальный момент Mz, статический
267 Нм
Направляющая
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Реверсивный люфт
0 мкм
Усилие перемещения
40 Н
Ход
От 1 до 550 мм
Центр тяжести перемещаемой массы с ходом 0 мм
47 мм

Условия эксплуатации

Положение при сборке
Любое
Сопротивление коррозии
0 - Нет стойкости к коррозии
Температура окружающей среды
От -20 °C до +80 °C
