Код товара:
8047503Производитель:
FESTO
Много
115 415 ₽
Срок поставки уточняйте у менеджера
Индикация состояния
Синий LED = нормальный статус, Красный LED = неисправностьВес
200 гВыхлоп пилота, канал 84
M7Артикул
8047503Внутренний стандарт

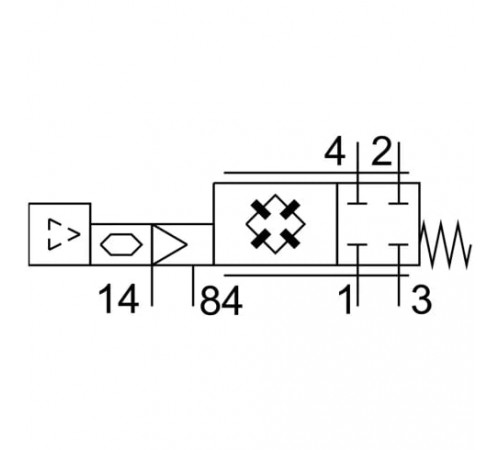

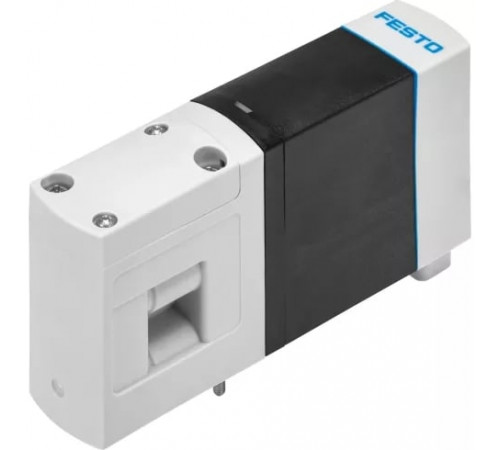

IDO28456Клапан Festo VEVM-S1-27-B-C-F-1T1L — пьезо-клапан с функцией распределителя 4х2/2. Функции назначаются через Motion App: функции распределителя, пропорциональный распределитель, пропорциональная регулировка давления, дросселирование на входе и выходе, диагностика утечек и другие.
Пьезо-клапан серии VEVM работает с фильтрованным сжатым воздухом без масла и инертными газами.
Корпус пьезо-клапана VEVM выполнен из полиамида, материал уплотнений — термопластичный полиуретан и нитриловая резина.
Дополнительные характеристики
Индикация состояния
Синий LED = нормальный статус, Красный LED = неисправность
Массо-габаритные и монтажные характеристики
Вес
200 г
Выхлоп пилота, канал 84
M7
Монтажный шаг
28 мм
Подвод пилотного воздуха 14
M5
Присоединение 4
G1/8
Размер клапана
27 мм
Тип конструкции
Седло поршня
Тип присоединения на входе
Внутренняя резьба
Тип присоединения на выходе
Внутренняя резьба
Тип резьбы
G
Условный проход
4,2 мм
Основные характеристики
Артикул
8047503
Внутренний стандарт
IDO28456
Группа
Пьезо
Наименование
Клапан
Производитель
Festo
Серия товара
VEVM
Тип оборудования
Клапан
Особенности материалов
Материал корпуса
PA (Полиамид)
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
Тип уплотнения
Мягкий
Стандарты
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стандарт огневого испытания материала
UL94 HB
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Технические характеристики
Время включения
8,5 мс
Время отключения
8,5 мс, <= 45 мс
Максимальный стандартный расход
480
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
1000 мкс
Питание пилота
Внешнее
Подходит для работы с вакуумом
Да
Позитивный тестовый импульс с логикой 0
1000 мкс
Приложения для движения
Функции распределителя; Пропорциональный распределитель; Пропорциональная регулировка давления; Пропорциональный регулятор давления на базе модели; Дросселирование на входе и выхлопе; ECO drive; Предустановка времени перемещения; Выбор уровня давления; Предустановка времени перемещения и усилия в конечном положении; Диагностика утечек
Примечание по ударопрочности
При монтаже на Н-рейке допустима только статическая установка
Присоединение
1/8
Присоединение 2
3/8
Присоединение 3
G3/8
Рабочий цикл
100 %
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина
Тип управления
Электрическое
Функция быстрого выхлопа
Не дросселируемый
Условия эксплуатации
Максимальное рабочее давление
8 бар
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Пилотное давление
3 - 8 бар
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA
Положение при сборке
Любое
Примерное указание по рабочему давлению
От 0 до 8 бар с внешним питанием пилотов; Для работы на вакууме -0,95 … 0 подключаться необходимо к каналу 3
Примечание по рабочей среде
Операция смазывания невозможна
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая температура
От -5 до +50 °C
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Температура окружающей среды
От -5 °C до +50 °C
Температура хранения
От -20 °C до +40 °C
Электрические характеристики
Допустимые колебания напряжения
± 25 %
Класс защиты
IP65
Номинальное рабочее напряжение
24 В DC
Потребление электроэнергии
1,25 Вт
