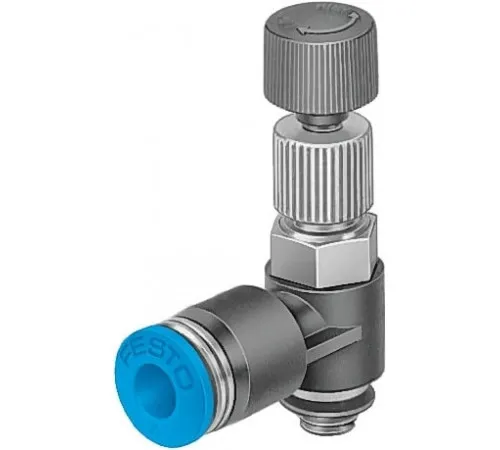

Клапан регулирования перепада давлений Festo LRLL-M5-QS-6 — дифференциальный регулятор давления без манометра. С QS-штуцером и резьбой (штуцер в устройстве расположен сбоку).

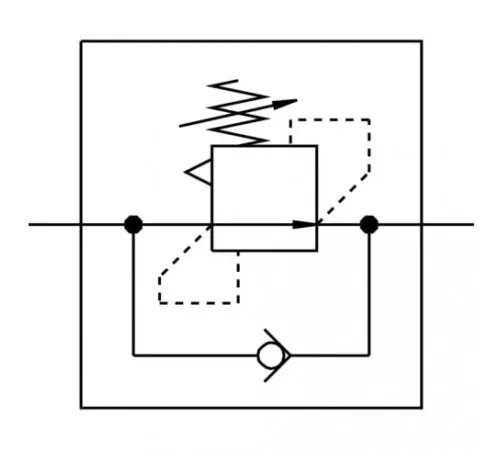

Регулятор этого типа поддерживает настроенный вручную перепад давлений между входом со стороны резьбы и выходом со стороны QS-штуцера. Давление со стороны штуцера без изменения можно передать в канал со стороны резьбы (через встроенный обратный клапан).
Ключевые особенности
Регуляторы LRLL имеют минимальные размеры и могут монтироваться в любом положении. Работают с фильтрованным сжатым воздухом (с маслом или без масла).
Корпус дифференциальных регуляторов давления LRLL выполнен из PBT (полибутилентерефталата), резьбовая втулка — из никелированной латуни, а уплотнения — из PTFE (политетрафлюороэтилен).
Тип конструкции: поршневой регулятор прямого действия с обратным клапаном.
Массо-габаритные и монтажные характеристики
Тип конструкции
Поршневой
Тип присоединения на входе
Цанга
Тип присоединения на выходе
Наружная резьба
Основные характеристики
Внутренний стандарт
IDO28456
Наименование
Дифференциальный регулятор
Тип оборудования
Регуляторы
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат) с армированием
Материал резьбового уплотнения
PTFE (Политетрафторэтилен)
Материал резьбовой заглушки
Латунь, Никелирование
Технические характеристики
Диапазон регулировки давления
От 2 до 6 бар
Номинальный расход, закрыто
31 л/мин
Номинальный расход, открыто
32 л/мин
Функция
С обратным клапаном
Элемент настройки
Рифленый винт с гайкой
Условия эксплуатации
Максимальное рабочее давление
9 бар
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух и вода
Рабочая температура
От 0 до +60 °C
Температура окружающей среды
От 0 °C до +60 °C
