Код товара:
8001460Производитель:
FESTO
Много
18 320 ₽
Срок поставки уточняйте у менеджера
Вес
27,3 гВнутренний диаметр
6 ммАртикул
8001460Внутренний стандарт
IDO28456Материал корпуса
PBT (Полибутилентерефталат)Материал крышки

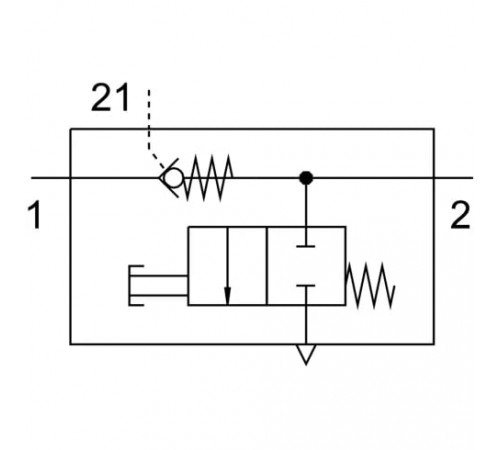

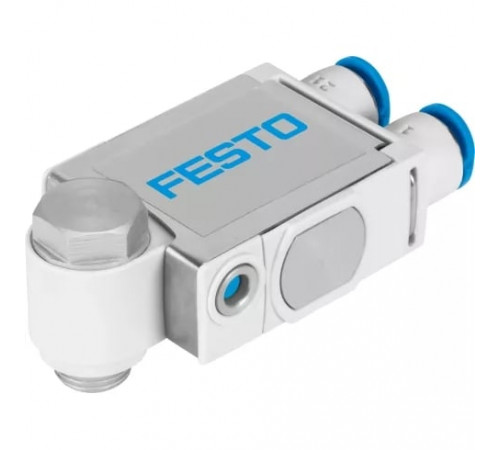

ES-BEОбратный клапан Festo VBNF-LBA-G18-Q6 — управляемый обратный клапан с небольшой монтажной высотой. С пневматическим управлением и ручным сбросом давления.
Принцип работы и ключевые особенности
Принцип действия обратных клапанов серии VBNF: при подаче пилотного пневматического сигнала сжатый воздух проходит в цилиндр и из него. Если управляющий сигнал убрать, обратный клапан перестает выпускать воздух из цилиндра, и движение поршня прекращается. Встроенная функция ручного выхлопа позволяет вручную сбрасывать сжатый воздух из цилиндра.
Смонтированные клапаны этой серии могут поворачиваться на 360° по горизонтали.
Обратные клапаны серии VBNF работают с фильтрованным сжатым воздухом (с маслом или без масла).
Массо-габаритные и монтажные характеристики
Вес
27,3 г
Внутренний диаметр
6 мм
Высота
24,4 мм
Длина
60,3 мм
Допуск для номинального момента затяжки
± 20 %
Номинальный момент затяжки
3 Нм
Подвод пилотного воздуха 21
QS-6
Тип крепления
Резьбовой
Тип присоединения на входе
Наружная резьба
Тип присоединения на выходе
Цанга
Тип резьбы
G
Ширина
29,6 мм
Основные характеристики
Артикул
8001460
Внутренний стандарт
IDO28456
Группа
Обратные
Наименование
Клапан обратный
Производитель
Festo
Серия товара
VBNF
Тип оборудования
Клапан
Особенности материалов
Материал корпуса
PBT (Полибутилентерефталат)
Материал крышки
ES-BE
Материал отпускающего кольца
POM (Полиформальдегид)
Материал пустотелого болта
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Технические характеристики
Возможность поворота
360° / поворот на больший угол недопустим
Время включения
6 мс
Время отключения
9 мс
Максимальный стандартный расход
260
Направление потока
В одном направлении
Полный диапазон температур рабочего давления
0,2 - 10 бар
Присоединение
1/8
Присоединение 2
6 мм
Тип приведения в действие, регулируемая функция обратного клапан
Пневматическое
Функция распределителя
Пилотный с обратным клапаном
Функция ручного сброса
Толкающий
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
0,2 бар
Пилотное давление
2 - 10 бар
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая температура
От -10 до +60 °C
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Температура окружающей среды
От -10 °C до +60 °C
