Код товара:
574011Производитель:
FESTO
Много
141 636 ₽
Срок поставки уточняйте у менеджера
Защита от перекрытия
ДаОтображение статуса сигнала
С принадлежностямиВес
1,134 гМонтажный шаг
65 ммАртикул
574011Внутренний стандарт

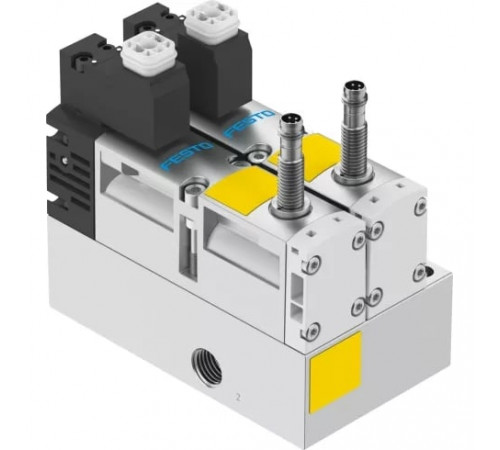

IDO28456Блок управления Festo VOFA-L26-T32C-M-G14-1C1-APP — блок распределителей, предназначен для управления узлами с дополнительными требованиями к безопасности (могут применяться в машиностроении).
Ключевые особенности блоков управления VOFA
Доступны в качестве децентрализованной версии с индивидуальным электрическим и пневматическим подключением. Или же могут интегрироваться в пневмоостров VTSA/VTSA-F.
Блоки VOFA оснащаются распределителями VSVA. Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без масла).
Тип конструкции — золотниковый клапан.
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
С принадлежностями
Уровень представления (PL)
Vent/up по категории 4, PL e; Защита работы, защита от неожиданного запуска, до категории 4, Уровень производительности е
Функция безопасности
Выхлоп; Манипуляция/Защита при запуске
Массо-габаритные и монтажные характеристики
Вес
1,134 г
Монтажный шаг
65 мм
Присоединение выхлопа
1/4
Присоединение комплектующих
Наружная резьба
Тип конструкции
Золотниковый
Тип крепления
Со сквозным отверстием
Тип присоединения на входе
Внутренняя резьба
Тип резьбы
G
Ширина
65 мм
Основные характеристики
Артикул
574011
Внутренний стандарт
IDO28456
Группа
Для специфических применений
Наименование
Блок управления
Производитель
Festo
Серия товара
VOFA
Тип оборудования
Распределители
Особенности материалов
Материал винтов
Гальванизированная сталь
Материал корпуса
Алюминий; PA (Полиамид)
Материал уплотнения
FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
Мягкий
Стандарты
Защита от прямого и непрямого контакта
PELV Защищено по EN 60950 / IEC 950
Сертификационный департамент
IFA 1204006
Соответствует стандарту
EN 60947-5-2
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Технические характеристики
Время включения
24 мс
Время включения распределитель - датчик
58 мс
Время выключения распределитель - датчик
11 мс
Время отключения
54 мс
Выход переключателя
PNP
Датчик сопротивления короткого замыкания
Пульсирующий
Датчик тока холостого хода
<= 10 мА
Защита от переполюсовки
Для всех электрических соединений
Количество линий и позиций
3/2 лин./поз.
Максимальное поле магнитной интерференции
60 мТ
Максимальный стандартный расход
1050
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
800 мкс
Опрос позиции переключения
Нормальное положение с датчиком
Отображение статуса переключения датчика
LED
Питание пилота
Внутреннее
Подходит для работы с вакуумом
Нет
Позитивный тестовый импульс с логикой 0
1000 мкс
Принцип измерения
Индуктивный
Присоединение
1/4
Рабочий цикл
100 %
Расход на выхлоп распределителя в случае ошибки
1,050 л/мин
Ручное дублирование
Нет
Стандартный расход на выхлоп 6 -> 0 бар
2,650 л/мин
Тип действия
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Тип управления
Электропневматическое
Уровень звукового давления
85 дБ(А)
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. З.
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
3 бар
Номинальная высота использования выше уровня моря
1000 м в соответствии с VDE 0580
Пилотное давление
3 - 10 бар
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Сопротивление коррозии
0 - Нет стойкости к коррозии
Температура окружающей среды
От -5 °C до +50 °C
Электрические характеристики
Диапазон рабочего напряжения датчика
От 10 до 30 В DC
Допустимые колебания напряжения
-15 % / +10 %
Класс защиты
IP65; NEMA 4
Максимальная частота переключения датчика
5 Гц
Максимальный выходной ток датчика
200 мА
Мощность переключения
1,8 Вт
Мощность удержания
1,8 Вт
Падение напряжения датчика
≤ 2 В
Подключение датчика
Разъем; 3-пин; M8X1
Рабочее напряжение катушки
24 В DC
Расположение контактов
Тип С
Стандарт электрического подключения
DIN EN 175 301-803-B
Электрическая безопасность
Без заземления
