Код товара:
534772Производитель:
FESTO
Много
39 668 ₽
Срок поставки уточняйте у менеджера
Защита от перекрытия
ДаОтображение статуса сигнала
LEDВес
140 гМонтажный шаг
18 ммАртикул
534772Внутренний стандарт
IDO28456Распределитель с электроуправлением Festo VSVA-B-T32U-AH-A2-1R2L — стандартный распределитель с электромагнитным управлением.
Ключевые особенности распределителей VSVA
Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.
Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Массо-габаритные и монтажные характеристики
Вес
140 г
Монтажный шаг
18 мм
Тип конструкции
Золотниковый
Тип крепления
На монтажной плите
Тип присоединения на входе
Внутренняя резьба
Условный проход
5 мм
Ширина
18 мм
Основные характеристики
Артикул
534772
Внутренний стандарт
IDO28456
Группа
Стандартные
Наименование
Распределитель с электромагнитным управлением
Производитель
Festo
Серия товара
VSVA
Тип оборудования
Распределители
Стандарты
Соответствует стандарту
ISO 15407-1
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Технические характеристики
Время включения
10 мс
Время отключения
22 мс

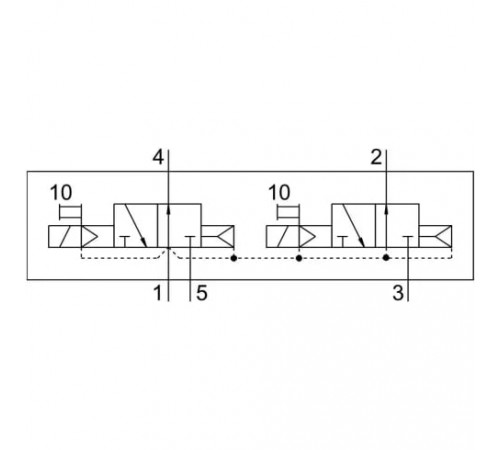

Количество линий и позиций
2х3/2 лин./поз.
Максимальный момент затяжки, установка распределителя
От 0,9 до 1,1 Нм
Максимальный стандартный расход
600
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
500 мкс
Питание пилота
Внутреннее
Позитивный тестовый импульс с логикой 0
500 мкс
Рабочий цикл
100 %
Расход в составе блока
400 л/мин
Расход на индивидуальной плите
450 л/мин
Ручное дублирование
Толкающий
Тип действия
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Тип управления
Электропневматическое
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. О.
Условия эксплуатации
Максимальное рабочее давление
10 бар
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Температура окружающей среды
От -5 °C до +50 °C
Электрические характеристики
Диапазон рабочего напряжения
От 21,6 до 26,4 В DC
Класс защиты
IP65
Количество контактов
4-пин
Мощность переключения
2,4 Вт
Мощность удержания
1 Вт
Рабочее напряжение катушки
24 В DC
Тип электрического подключения
Центральный разъем
Форма подключения
Круглая
Электрическое подключение
M8X1
