Код товара:
8034993Производитель:
FESTO
Много
42 139 ₽
Срок поставки уточняйте у менеджера
Защита от перекрытия
ДаОтображение статуса сигнала
LEDВес
740 гВыхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом; КанализированныйАртикул
8034993Внутренний стандарт
IDO28456Распределитель с электроуправлением Festo VSVA-B-T32U-AZ-D2-1T1L — стандартный распределитель с электромагнитным управлением.
Ключевые особенности распределителей VSVA
Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.
Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Массо-габаритные и монтажные характеристики
Вес
740 г
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом; Канализированный
Монтажный шаг
59 мм
Подвод пилотного воздуха 12/14
Соединительная плита, размер 2 по ISO 5599-2
Присоединение выхлопа
3/8
Тип конструкции
Золотниковый
Тип крепления
На монтажной плите
Тип присоединения
Монтажная плита
Тип присоединения на входе
Внутренняя резьба
Тип резьбы
G
Ширина
52 мм
Основные характеристики
Артикул
8034993
Внутренний стандарт
IDO28456
Группа
Стандартные
Наименование
Распределитель с электромагнитным управлением
Производитель
Festo
Серия товара
VSVA
Тип оборудования
Распределители
Особенности материалов
Материал винтов
Гальванизированная сталь
Материал корпуса
Алюминий; PA (Полиамид)
Материал уплотнения
FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Стандарты
Соответствует стандарту
ISO 5599-2
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Технические характеристики
Время включения
20 мс
Время отключения
35 мс

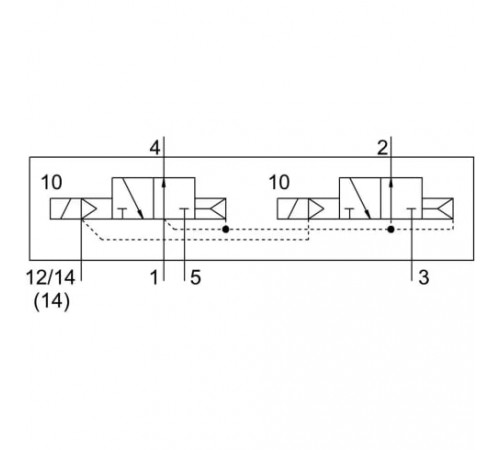

Количество линий и позиций
2х3/2 лин./поз.
Максимальный стандартный расход
3000
Направление потока
Нереверсивный
Негативный тестовый импульс с логикой 1
3500 мкс
Питание пилота
Внешнее
Позитивный тестовый импульс с логикой 0
1000 мкс
Присоединение
3/8
Рабочий цикл
100 %
Размер плиты
2 мм
Расход в составе блока
2400 л/мин
Расход на индивидуальной плите
2600 л/мин
Ручное дублирование
Покрытый
Тип действия
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Тип управления
Электропневматическое
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Функция распределителя
Н. О.
Условия эксплуатации
Максимальное рабочее давление
10 бар
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Пилотное давление
3 - 10 бар
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Сопротивление коррозии
0 - Нет стойкости к коррозии
Степень загрязнения
3
Температура окружающей среды
От -5 °C до +50 °C
Электрические характеристики
Допустимые колебания напряжения
± 10 %
Импульсная мощность
2,5 кВ
Класс защиты
IP65 NEMA 4
Мощность переключения
4,6 Вт
Мощность удержания
4,6 Вт
Номинальный ток обрыва на катушку
165 мА до 30 мс
Номинальный ток с уменьшением тока
35 мА после 30 мс
Рабочее напряжение катушки
24 В DC
Стандарт электрического подключения
ISO 5599-2
Тип электрического подключения
Plug-in
