Код товара:
547191Производитель:
FESTO
Много
35 036 ₽
Срок поставки уточняйте у менеджера
Защита от перекрытия
ДаОтображение статуса сигнала
LEDВес
174 гВыхлоп пилота, канал 82/84
Канализированный. Не направленныйАртикул
547191Внутренний стандарт

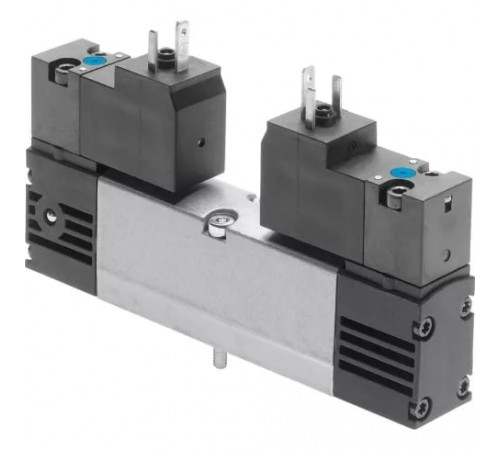

IDO28456Распределитель с электроуправлением Festo VSVA-B-T32U-AZH-A2-2AC1 — стандартный распределитель с электромагнитным управлением.
Ключевые особенности распределителей VSVA
Соответствуют стандарту ISO 15407 и VDMA 24563. Имеют прочный металлический корпус. Могут монтироваться в блоках, с комбинированием распределителей этой серии разных размеров.
Применяются для управления потоками фильтрованного сжатого воздуха (с маслом или без). Степень фильтрации — 40 мкм.
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Массо-габаритные и монтажные характеристики
Вес
174 г
Выхлоп пилота, канал 82/84
Канализированный. Не направленный
Монтажный шаг
18 мм
Подвод пилотного воздуха 12
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14
Соединительная плита размер 18 мм по стандарту ISO 15407-1
Присоединение выхлопа
1/8
Размер клапана
18 мм
Тип конструкции
Золотниковый
Тип крепления
На монтажной плите
Тип присоединения
Монтажная плита
Тип присоединения на входе
Внутренняя резьба
Тип резьбы
G
Условный проход
5 мм
Основные характеристики
Артикул
547191
Внутренний стандарт
IDO28456
Группа
Стандартные
Наименование
Распределитель с электромагнитным управлением
Производитель
Festo
Серия товара
VSVA
Тип оборудования
Распределители
Особенности материалов
Материал винтов
Гальванизированная сталь
Материал корпуса
Алюминиевый сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Стандарты
Интерфейс пилота
В соответствии со стандартом ISO 15218
Соответствует стандарту
ISO 15407-1
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Технические характеристики
Время включения
13 мс
Время отключения
21 мс
Количество линий и позиций
2х3/2 лин./поз.
Максимальный момент затяжки, установка распределителя
1 Нм
Максимальный стандартный расход
600
Направление потока
Нереверсивный
Питание пилота
Внешнее
Присоединение
1/8
Рабочий цикл
100 %
Размер плиты
18 мм
Расход в составе блока
400 л/мин
Расход на индивидуальной плите
450 л/мин
Ручное дублирование
Толкающий
Тип действия
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Пневматический
Тип управления
Электропневматическое
Уровень звукового давления
85 дБ(А)
Функция быстрого выхлопа
Дросселирующий
Функция распределителя
Н. О.
Условия эксплуатации
Максимальное рабочее давление
10 бар
Относительная влажность воздуха
0 % - 90 % (без образования конденсата)
Пилотное давление
3 - 10 бар
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Сопротивление коррозии
0 - Нет стойкости к коррозии
Температура окружающей среды
От -5 °C до +50 °C
Электрические характеристики
Допустимые колебания напряжения
-15 % / +10 %
Класс защиты
IP65 NEMA 4
Мощность переключения
2,9 ВА
Мощность удержания
2,1 ВА
Рабочее напряжение катушки
110 В AC
Расположение контактов
Тип С
Стандарт электрического подключения
DIN EN 175301-803
Частота катушки
50/60 Гц
Электрическая безопасность
С заземлением
