Код товара:
2095359Производитель:
FESTO
Много
88 652 ₽
Срок поставки уточняйте у менеджера
Теоретическое усилие при 6 бар, обратный ход
35 НТеоретическое усилие при 6 бар, прямой ход
45 НАльтернативные соединения
M3Вес
90 гАртикул
2095359Внутренний стандарт

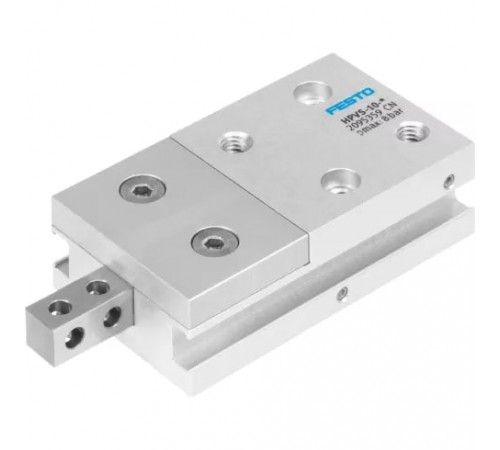

IDO28456Сепаратор заготовок с одним штоком Festo HPVS-10-10-A — устройство, предназначенное для отделения заготовок.
Ключевые особенности
- исполнение с одним толкателем квадратной формы, защищенным от проворота;
- совместимы с датчиками положения SME/SMT-8, которые можно встраивать в корпус;
- устойчивы к коррозии благодаря плунжеру из нержавеющей стали.
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).
Корпус выполнен из кованого алюминиевого сплава, плунжер и шток поршня — из высоколегированной стали. Материал уплотнений — нитриловая резина.
Дополнительные характеристики
Теоретическое усилие при 6 бар, обратный ход
35 Н
Теоретическое усилие при 6 бар, прямой ход
45 Н
Массо-габаритные и монтажные характеристики
Альтернативные соединения
M3
Вес
90 г
Высота
72 мм
Длина
33 мм
Тип конструкции
Шток, Защищенный от проворота
Тип крепления
Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
Ширина
18 мм
Основные характеристики
Артикул
2095359
Внутренний стандарт
IDO28456
Наименование
Сепаратор заготовок
Производитель
Festo
Серия товара
HPVS
Технические характеристики
Время выдвижения
16 мс
Время обратного хода
30 мс
Демпфирование
Без демпфирования
Диаметр поршня
10 мм
Защита от скручивания/направляющая
Квадратная направляющая
Крепление внешних пальцев
Сквозное отверстие
Максимальная точность повторения
0,3 мм
Максимальное усилие на пальце Fz, статическое
75 Н
Максимальный вес на внешний палец захвата
56 г
Максимальный крутящий момент на пальце схвата Mr, статический
3 Нм
Максимальный люфт кулачка Sx
0,05 мм
Максимальный люфт кулачка Sz
0,03 мм
Максимальный момент на пальце Mx, статичный
3 Нм
Максимальный момент на пальце My, статичный
3 Нм
Максимальный угловой люфт захвата ax
0,12 °
Максимальный угловой люфт захвата ay
0,2 °
Максимальный угловой люфт захвата az
0,262 °
Определение позиции
Для герконов
Присоединение 2
M5
Точность повторения
0,05 мм
Ход
10 мм
Условия эксплуатации
Положение при сборке
Любое
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Температура окружающей среды
От +5 °C до +60 °C
