Код товара:
8050121Производитель:
FESTO
Много
68 863 ₽
Срок поставки уточняйте у менеджера
Индикация состояния
Красный светодиодРежим готовности дисплея
Зеленый светодиодВес
26 гДлина кабеля
0,3 мАртикул
8050121Внутренний стандарт

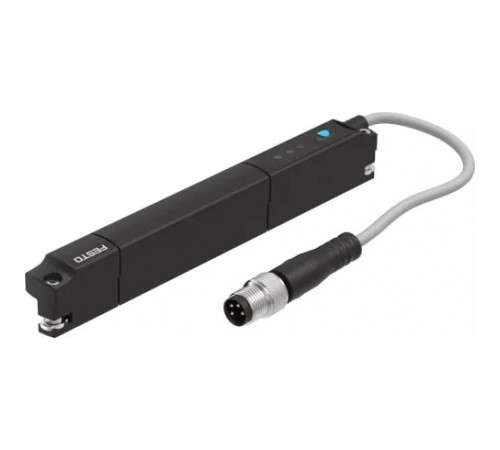

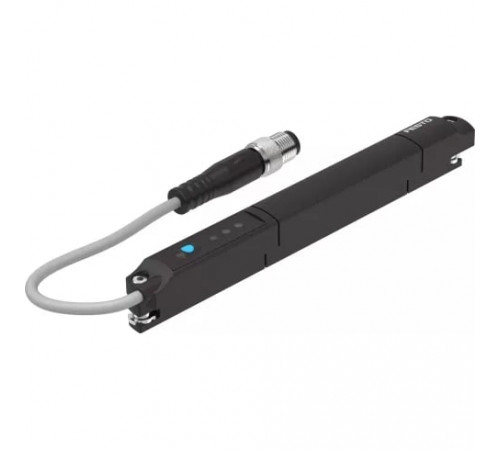

IDO28456Датчик положения Festo SDAP-MHS-M100-1L-A-E-0.3-M8 — магнитный датчик положения, предназначенный для Motion Terminal VTEM. Устанавливается в Т-паз.
Принцип измерения: магнитный датчик Холла.
Дополнительные характеристики
Индикация состояния
Красный светодиод
Режим готовности дисплея
Зеленый светодиод
Цвет оплетки кабеля
Серый
Массо-габаритные и монтажные характеристики
Вес
26 г
Длина кабеля
0,3 м
Проект
Для Т-образной щели
Тип крепления
Затянутый, Вставляется в паз сверху
Основные характеристики
Артикул
8050121
Внутренний стандарт
IDO28456
Наименование
Датчик положения
Производитель
Festo
Серия товара
SDAP
Тип оборудования
Пневмоострова
Особенности материалов
Материал корпуса
Никелированная латунь; PA (Полиамид) с армированием; PL (Полиэстер); Нержавеющая легированная сталь
Материал накидной гайки
Никелированная латунь
Материал оплетки кабеля
TPE-U (PUR) (Термопластичный полиуретан)
Материал фольги
PL (Полиэстер)
Материал электрического контакта
Медный сплав позолоченный
Технические характеристики
Зона чувствительности
От 0 до 100 мм
Измеряемая величина
Позиция
Максимальная скорость перемещения
3 м/с
Направление выхода
Аксиальный
Принцип измерения
Магнитный, Холла
Разрешающая способность при измерении перемещения
0,05 мм
Средний интервал сканирования
1 мс
Типичная ошибка линейности
±0,25 мм
Чувствительность, выход по току
0,16 мА/мм
Условия эксплуатации
Атрибуты кабеля
Энергетическая цепь + робот
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Положение при сборке
Любое
Специальные характеристики
Стойкий к маслу
Температура окружающей среды
От -25 °C до +70 °C
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo, Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м
Электрические характеристики
Диапазон рабочего напряжения
От 15 до 30 В DC
Диапазон сигнала
От 4 до 20 мА
Класс защиты
IP65, IP68
Максимальное сопротивление нагрузки
500 Ом
Остаточная пульсация
10 %
Способность выдерживать перегрузку
Имеется в наличии
Электрическое подключение
Кабель с разъемом, M8, 4-пин, Поворотные резьбы
