Код товара:
8086603Производитель:
FESTO
Много
По запросу
Срок поставки уточняйте у менеджера
Максимальная длина линии
30 м выходы, 30 м входы, 50 м система связиВес
129 гКоличество выходов
4Артикул
8086603Внутренний стандарт
IDO28456Интерфейс
Максимальная длина линии
30 м выходы, 30 м входы, 50 м система связи
Массо-габаритные и монтажные характеристики
Вес
129 г
Количество выходов
4
Момент затяжки
1,2 Нм
Тип крепления
Со сквозным отверстием
Основные характеристики
Артикул
8086603
Внутренний стандарт
IDO28456

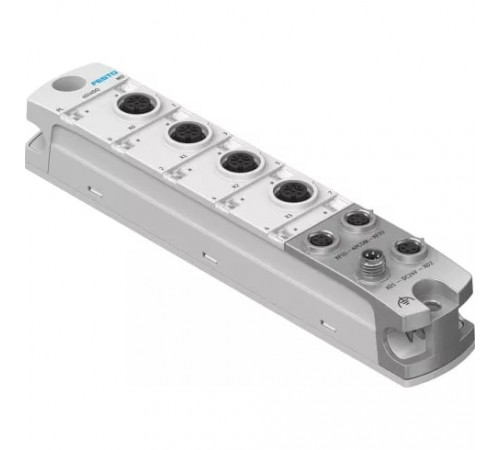

Наименование
Модуль цифрового ввода/вывода
Производитель
Festo
Серия товара
CPX
Особенности материалов
Материал корпуса
PA (Полиамид); PC (Поликарбонат); Цинк никелированный
Технические характеристики
Внутреннее потребление тока при номинальном рабочем напряжении н
Типично 10 мА
Время колебаний на входе
0,1 мс, 3 мс, 10 мс, 20 мс,
Вход логической схемы
PNP (положительное переключение)2-проводные датчики по IEC 61131-23-проводные датчики по IEC 61131-2
Входные характеристики
По IEC 61131-2, тип 3
График характеристики, выходы
по IEC 61131-2, тип 0.5
Диагностика по внутренней коммуникации
Выключение нагрузки, Выходной сигнал короткого замыкания / перегрузки, Короткое замыкание/перегрузка в питании датчика, Электроника / датчики перенапряжения, Нагрузка от перенапряжения, Электроника / датчики пониженного напряжения, Нагрузка от пониженного напряжения
Диагностика с помощью светодиодов
Диагностика на модуль, Питание нагрузки, Статус на канал
Допустимое колебание напряжения, выходы
± 25 %
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Задержка на выходе с резистивной нагрузкой
Изменение сигнала 0->1: 0: < 200 мкс
Замечание по максимальной длине кабеля
Электропитание в соответствии с номинальным напряжением
Интерфейс связи, количество контактов/проводов
4
Интерфейс связи, протокол
AP-COM
Интерфейс связи, технология связи
M8x1, D-coded to EN 61076-2-114
Интерфейс связи, тип подключения
2х разъем
Интерфейс связи, функция
Системная связь XF10 IN / XF20 OUT
Интерфейс связи, экранирование
Да
Количество входов
4
Максимальное электропитание на каждый канал
0,5 A
Максимальный источник питания
2 x 4 A (требуется внешний предохранитель)
Максимальный остаточный ток входа на модуль
1,8 A
Максимальный остаточный ток выхода на модуль
2 A
Мощность передачи, количество выводов/проводов
4
Номинальное рабочее напряжение DC для электроники/датчиков
24 В DC
Номинальное рабочее напряжение, DC выходы
24 В DC
Питание, функция
Поступающая электроника / датчики и нагрузка
Поддержание напряжения питания при сбое
10 мс
Потребление собственного тока при номинальном рабочем напряжении
Типично 35 мА
Размеры ШxДxВ
30 мм x 170 мм x 35 мм
Силовая передача, технология подключения
M8x1, A-код по EN 61076-2-104
Силовая передача, тип подключения
Розетка разъема
Силовая передача, функция
Исходящая электроника / датчики и нагрузка
Уровень переключения
Сигнал 0: менее 5 В, Сигнал 1: более 11 В
Цифровые выходы
PNP (положительное переключение)
Электрическая изоляция входов между каналами
Нет
Электрическая изоляция входов между каналами - внутренняя связь
Да
Электрическая изоляция выходов между каналами
Нет
Электрическая изоляция выходов между каналами - внутренняя связь
Да
Электрическое подключение, вход, количество контактов/проводов
5
Электрическое подключение, вход, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение, вход, тип подключения
2х разъем
Электрическое подключение, вход, функция
Digitaleingang
Электрическое подключение, выход, количество контактов/проводов
5
Электрическое подключение, выход, тип присоединения
2х разъем
Электрическое подключение, выход, функция
Цифровой выход
Электрическое присоединение, выход, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электропитание, количество контактов/проводов
4
Электропитание, технология подключения
M8x1, A-код по EN 61076-2-104
Электропитание, тип подключения
Разъем
Условия эксплуатации
Защищен от смены полярности
Да
Относительная влажность воздуха
5 % - 95 % (без образования конденсата)
Примечание по рабочему напряжению
SELV/PELV требуются стационарные источники питания, примечание падение напряжения
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Температура окружающей среды
От -20 °C до +50 °C
Температура хранения
От -40 °C до +70 °C
Электрические характеристики
Класс защиты
IP65, IP67
