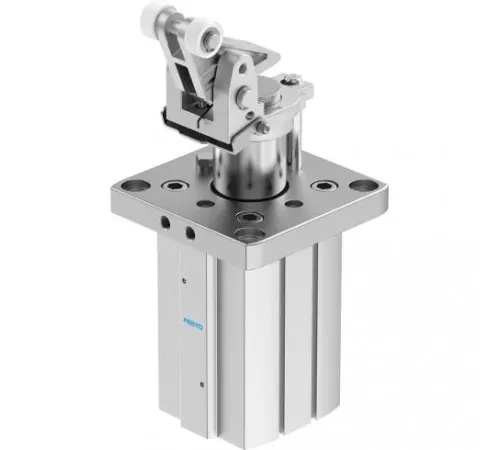

Стопорный цилиндр Festo DFST-80-40-D-Y4-A-G2 — компактный мощный стопорный цилиндр двустороннего или одностороннего действия. Используется в станках при наличии значительных радиальных и ударных нагрузок для разделения, установки и индексации.
Ключевые особенности
- устройство сконструировано на базе компактного цилиндра ADN;
- сила удара на 200% больше в сравнении с предыдущими моделями;
- исполнение с внутренней резьбой и центровочным отверстием позволяет использовать специальные инструменты заказчика, а также прочие навесные элементы и приспособления;
- отвечает стандартным требованиям, предъявляемым к устройствам позиционирования;
- предусмотрены пазы для установки датчиков;
- в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P;
- монтаж осуществляется с помощью монтажной плиты или фланца;
- используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».
Корпус цилиндра и крышка выполнены из анодированного алюминиевого сплава. Шток и винты фланца из высоколегированной нержавеющей стали. Пружина изготавливается из пружинной стали. Ролик из оцинкованной стали.
Уплотнения изготавливаются из полиуретана TPE-U (PU). Кольцо предотвращающее вращение из полиацетата (POM).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).
Варианты исполнения цилиндров:
- двустороннее действие с пружиной (тянет);
- двустороннее действие без пружины;
- одностороннее действие (тянет);
- шток поршня с цапфой;
- шток поршня с внутренней резьбой;
- шток поршня с подшипником;
- защита от вращения;
- опрос положения датчиком приближения.
