Код товара:
8084005Производитель:
FESTO
Много
116 376 ₽
Срок поставки уточняйте у менеджера
Уровень представления (PL)
STO / cat. 3 PLd (EC motor Втithout diagnostics)STO / cat. 3, PLe (stepper motor/EC motor Втith diagnostics)Функция безопасности
Безопасное отключение момента (STO)Safe stop 1 (SS1-time controlled)Тип крепления
Монтажная плита, болтоваяс верхней рейкойАртикул
8084005Внутренний стандарт
IDO28456Дополнительные характеристики
Уровень представления (PL)
STO / cat. 3 PLd (EC motor Втithout diagnostics)STO / cat. 3, PLe (stepper motor/EC motor Втith diagnostics)
Функция безопасности
Безопасное отключение момента (STO)Safe stop 1 (SS1-time controlled)
Массо-габаритные и монтажные характеристики
Тип крепления
Монтажная плита, болтоваяс верхней рейкой
Основные характеристики
Артикул
8084005
Внутренний стандарт
IDO28456

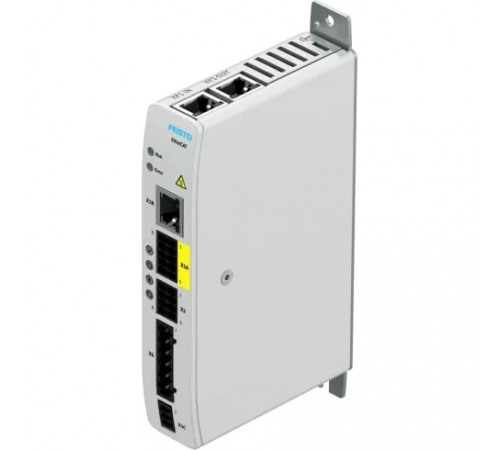

Наименование
Контроллер сервопривода
Производитель
Festo
Серия товара
CMMT
Стандарты
Сертификационный департамент
01/205/5696.00/19TÜВ Rheinland
Технические характеристики
Fieldbus интерфейс, протокол
EtherCAT
Fieldbus интерфейс, технология подключения
RJ45
Fieldbus интерфейс, тип подключения
2х разъем
Max. voltage drop from logic supply to brake output
1 В
Аппаратная отказоустойчивость
1
Вес продукта
350 г
Вход логической схемы
NPN (коммутация отрицательного сигнала)PNP (положительное переключение)
Диапазон выходного напряжения AC
от 0 В до входного напряжения
Диапазон работы логических входов
От -3 В до 30 В
Дисплей
Светодиод зеленый/желтый/красный
Допустимый диапазон, напряжение для логики
± 15 %
Допустимый диапазон, питание нагрузки
-15 % / +15 %
Интерфейс Ethernet, протокол
TCP/IP
Интерфейс Ethernet, функция
Параметризация и ввод в эксплуатацию
Интерфейс промышленной шины, скорость обмена данными
100 Мбит/с
Интерфейс процесса
Interpolated Mode CSPInterpolated Mode CSВInterpolated Mode CSTI/O mode for 256 position sets
Количество цифровых выходов на 24 В DC
2
Количество цифровых логических входов
6
Коммуникационный профиль
CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)
Макс. длительного пикового тока
3 с
Максимальная высота установки
2 м
Максимальная длина кабеля двигателя без сетевого фильтра
25 м
Максимальное среднее напряжение в сети, DC
60 В
Максимальный ток, цифровые выходы логики
100 мА
Настраиваемое снижение тока
С использованием программного обеспечения
Настройка номинального тока
С использованием программного обеспечения
Номинальная мощность контроллера
300 Вт
Номинальное напряжение, питание нагрузки DC
24 ... 48 В
Номинальное рабочее напряжение DC, питание логики
24 В DC
Пиковая нагрузка
400 Вт
Потребление тока, питание логики без зажимного тормоза
1 А
Примечание по окружающей температуре
Соблюдайте снижение в отношении монтажного зазора и выходного тока
Режим работы контроллера
Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuningOpen-loop operation
Спецификация, цифровой вход
Based on IEC 61131-2, type 3
Функция защиты
I²t мониторингИндикация температурыМониторинг токаОбнаружение ошибок напряженияИндикация ошибкиПрограммное обнаружение конечного положения
Характеристики логических входов
Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки
Характеристики цифровых выходов
конфигурируемыйБез гальванической развязки
Цифровые выходы
NPN (коммутация отрицательного сигнала)PNP (положительное переключение)
Эффективный номинальной ток на фазу
8 A
Эффективный пиковый ток на фазу
10 A
Условия эксплуатации
Класс безопасности
III
Относительная влажность воздуха
5 % - 90 % (без образования конденсата)
Положение при сборке
Свободная конвенция; Вертикальное
Степень загрязнения
2
Температура окружающей среды
От 0 до +50 °C
Температура хранения
От -25 °C до +55 °C
Электрические характеристики
Выходная частота
> 600 Hz
Класс защиты
IP20
Номинальный выходной ток
8 А
