Код товара:
8102825Производитель:
FESTO
Много
105 481 ₽
Срок поставки уточняйте у менеджера
Вес
5581 гГлубина присоединения вала
19 ммАртикул
8102825Внутренний стандарт
IDO28456Материал вала
Легированная сталь, нержавеющаяМатериал винтов
Легированная сталь, нержавеющаяМассо-габаритные и монтажные характеристики
Вес
5581 г
Глубина присоединения вала
19 мм
Присоединение вала
T17
Размер ISO-фланца
F07
Тип конструкции
Рейка и шестерня
Тип резьбы
G
Основные характеристики
Артикул
8102825
Внутренний стандарт
IDO28456
Группа
Неполноповоротные
Наименование

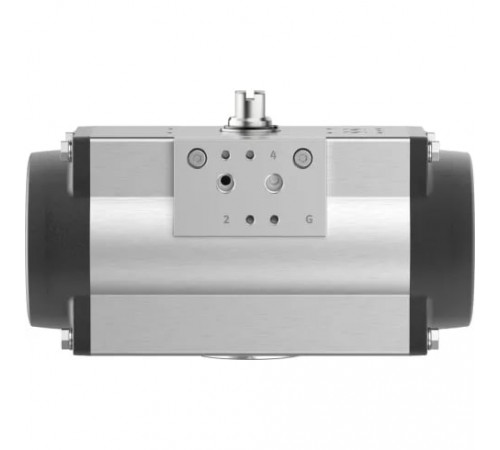

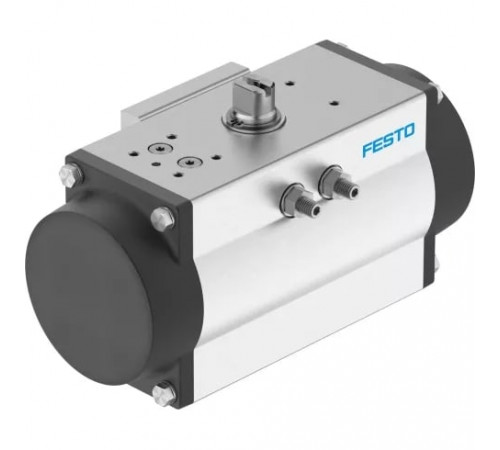

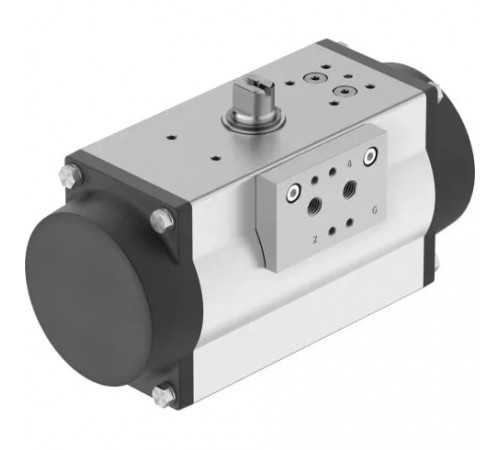

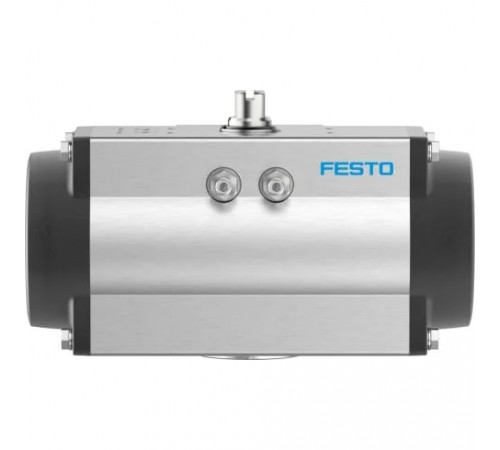

Неполноповоротный привод
Производитель
Festo
Серия товара
DFPD
Тип оборудования
Приводы
Особенности материалов
Материал вала
Легированная сталь, нержавеющая
Материал винтов
Легированная сталь, нержавеющая
Материал корпуса
Алюминиевый сплав
Материал крышки
Литой алюминий с покрытием
Материал кулачка
Отливка из нержавеющей стали
Материал подшипника
POM (Полиформальдегид)
Материал поршня
Алюминий
Материал пружины
Пружинная сталь
Материал соединительной плиты
Алюминиевый анодированный сплав
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Стандарты
Подключение позиционера и датчика положения соответствует станда
VDI/VDE 3845 размер AA 1
Подключение распределителя по стандарту
VDI/VDE 3845 (NAMUR)
Сертификационный департамент
TÜV Rheinland
Фитинги соответствуют стандарту
ISO 5211
Технические характеристики
Диапазон настройки конечного положения при 0°
От -5° до 5°
Диапазон настройки конечного положения при 90°
От -5° до 5°
Закрывание
Вправо
Момент при номинальном рабочем давлении с углом поворота 90°
33,6 Нм
Момент при указанном рабочем давлении и угле поворота 0°
64,5 Нм
Момент пружинного возврата для 90°
62,5 Нм
Момент пружинного возврата с углом поворота 0°
31,6 Нм
Номинальное рабочее давление
4,5 бар
Присоединение 2
1/4
Размер привода
120
Расход воздуха при 6 бар за цикл 0°-90°-0°
4,3 l
Угол поворота
90°
Условия эксплуатации
Взрывобезопасная температура окружающей среды
-20°C≤Ta≤+80°C
Взрывозащита типа (Газ)
Ex h IIC T4 Gb X
Взрывозащита типа (Пыль)
Ex h IIIC T105°C Db X
Категория ATEX (Газ)
II 2G
Категория ATEX (Пыль)
II 2D
Максимальное рабочее давление
8 бар
Минимальное рабочее давление
2 бар
Положение при сборке
Любое
Примечание по моменту
Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Примечание по рабочей среде
Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
От -20 °C до +80 °C
Температура хранения
От -20 °C до +60 °C
