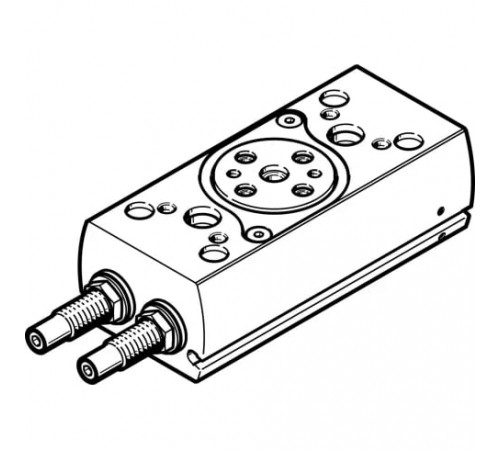

Неполноповоротный привод Festo DRRD-12 — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.
Ключевые особенности
- конструкция изделия характеризуется отсутствием торцевого биения на фланцевом валу, высокой нагрузочной способностью подшипников и высокими моментами инерции масс;
- возможен монтаж через сквозные отверстия или с помощью внутренней резьбы;
- в базовом исполнении демпфирование осуществляется упругими демпфирующими кольцами или элементами с обеих сторон;
- используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»;
- устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.
Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).
Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Варианты исполнения приводов:
- пустотелый вал с фланцем;
- самонастраивающиеся линейные амортизаторы с обеих сторон;
- самонастраивающиеся линейные амортизаторы с обеих сторон, жесткие;
- внешние самонастраивающиеся линейные амортизаторы с обеих сторон;
- вал с фланцем FW;
- вал со сдвоенной поворотной лопастью;
- магнит на поршне;
- блокировка конечного положения с обеих сторон;
- наружный монтаж датчика;
- монтажная рейка для датчиков положения;
- брызгозащищенное исполнение (IP65).
